预紧碟簧(693F美标碟簧)

► 预紧碟簧 导读 分享到：
预紧碟簧 简介 预紧碟簧 材料	预紧碟簧 规格 预紧碟簧 表面处理

► 预紧碟簧 简介

预紧碟簧，全称法兰浮动预紧碟形弹簧垫圈，也被称之为693F美标碟簧。预紧碟簧主要适用于管道压力器、反应器、热交换器、高温阀门及高温泵的法兰螺栓紧固处，特别是温差超过200℃的螺栓联接部位。由于长时间的受到热胀冷缩，不规则震动，液体介质的作用等因素的影响，使得螺栓对垫片的预紧力反复变化，从而损伤导致密封失效。 预紧碟簧耐温范围：-200℃~450℃ 预紧碟簧可以有效杜绝这一现象的出现，因为预紧碟簧具有超强的补偿能力，使机械振动引起的危害降低到最低，从而有效保证螺栓在高温及低温下不再松弛，同时也保护了密封垫片，使密封性能持久可靠。 预紧碟簧的优点： 1. 恢复力大，行程低 2. 耐高温材质 3. 厚度较大 美标碟形弹簧分类： 1. 693F美标碟簧     2. 20813美标碟簧

► 预紧碟簧 规格

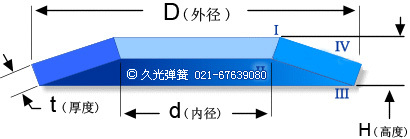

预紧碟簧示意图：       ★ 预紧碟簧规格表： 预紧碟簧规格表 ©版权所有 上海久光弹簧有限公司 技术支持：021-67639080 螺栓规格 外径 内径 厚度 高度 压平载荷N 建议预紧扭矩N.M M6 11.0 6.2 1.1 1.30 3350 3.9 M8 14.8 8.4 1.3 1.65 4369 7.0 M10 18.3 10.4 2.1 2.35 12590 25.5 M12 21.8 12.4 2.4 2.70 16480 40.0 M14 25.3 14.4 2.4 2.75 19145 45.0 M16 29.2 16.6 3.2 3.40 28915 81.5 M18 32.6 18.6 3.5 3.80 33580 121.0 M20 36.5 20.8 4.0 4.40 43600 175.0 M22 40.5 22.8 4.0 4.50 43980 190.0 M24 43.5 24.8 4.0 4.55 44920 206.0 M27 48.8 27.8 4.0 4.62 46270 228.0 M30 54.0 30.8 4.9 5.60 66715 399.5 M32 57.5 32.8 4.9 5.70 67340 421.0 M36 64.5 36.8 4.9 5.90 64950 467.0 M38 68.0 38.5 6.5 7.30 115654 852.0 M39 69.8 39.6 6.5 7.35 117678 907.0 M42 74.9 42.8 6.5 7.47 122326 968.0 M45 80.5 45.7 7.2 8.20 137900 1233.0 M48 86.0 49.2 8.0 9.05 181265 1739.5 M52 93.1 53.2 8.0 9.20 181153 1868.3 M64 113.5 65.1 10.0 11.29 275790 3525.1 M72 127.0 72.9 12.7 14.22 451494 6494.4 本文地址：http://www.shjiuguang.cn/disc-springs-693.html©上海久光弹簧有限公司 版权所有

► 预紧碟簧 材料
材 料 & Materials	我们给您的建议...
耐高温：Inconel 718(美标) GH4169(国标)	≤800°C ，高温环境下建议你使用。
Inconel X-750(美标) GH4145(国标)
根据您所需要的材料定制。

► 预紧碟簧 表面处理
表 面 处 理 & Surface Treatments
抛光	利用机械或者化学作用，使预紧碟簧表面粗糙度降低，以获得光亮平整的表面。

根据您需要的表面处理方式。

如有相关技术疑问请您联系我们 021-67639080
