高扭力碟簧(20813美标碟簧)

 高扭力碟簧 导读

分享到:

 高扭力碟簧 简介




高扭力碟簧,全称超高扭力碟形弹簧垫圈,也被称之为20813美标碟簧。高扭力碟簧由耐高温材料制作而成,可在-200℃~600℃范围内起到有效补偿作用,使螺栓对垫片的预紧力保持在一定范围,从而防止螺栓疲劳和垫片失效,同时也极大地提高了设备的维护保养周期。

高扭力碟簧能有效吸收机械振动,避免因机械振动造成螺栓松动,确保密封持久可靠。

“久光弹簧”严格遵循美标20813生产制造的高扭力碟簧具有高疲劳寿命、变形量小、承载能力高等特点,是螺栓连接的完美选择。

美标碟形弹簧分类:

1. 20813美标碟簧     2. 693F美标碟簧



  高扭力碟簧 超高扭矩碟簧 20813美标碟簧 超高扭矩碟形弹簧垫圈-

 高扭力碟簧 规格

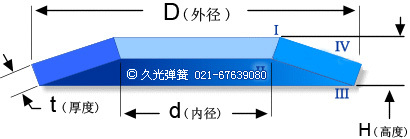

高扭力碟簧示意图:


高扭力碟簧示意图


 高扭力碟簧规格表:

高扭力碟簧规格表
©版权所有 上海久光弹簧有限公司 技术支持:021-67639080
螺栓规格 外径 内径 厚度 高度 压平载荷N 建议预紧扭矩N.M
M10 18.3 10.4 3.00 3.20 1635 43.0
M12 21.8 12.4 3.65 3.85 31540 76.0
M14 25.3 14.4 4.25 4.50 43320 121.0
M16 29.2 16.6 5.10 5.38 60310 193.0
M18 32.6 18.6 5.90 6.17 63360 300.0
M20 36.5 20.8 6.15 6.45 69150 373.0
M22 40.5 22.8 7.40 7.80 123500 542.0
M24 43.5 24.8 7.50 7.90 134290 644.0
M27 48.8 27.8 8.40 8.80 176680 954.0
M30 54.0 30.8 9.50 10.00 214585 1287.5
M32 57.5 32.8 9.55 10.15 220160 1296.0
M36 64.5 36.8 11.50 12.10 314500 2261.0
M38 68.0 38.9 13.00 13.60 398210 3035.0
M42 74.9 42.9 14.60 15.20 475950 3998.0
M48 86.0 49.2 14.18 15.60 509130 4889.0
M52 92.5 53.2 15.80 16.70 585280 5966.0
M56 103.0 57.4 17.90 18.85 712695 7235.0
M64 114.5 65.4 20.00 21.00 938925 9458.0
M72 127.0 73.4 22.10 23.30 1145550 16492.0
M80 140.0 81.5 26.60 27.70 1783960 28540.0
M90 156.0 91.5 30.60 31.80 2224900 40000.0
M100 181.5 101.5 18.20 20.60 1114805 18405.0
M110 196.0 111.5 38.50 40.00 3544520 78285.0

本文地址:http://www.shjiuguang.cn/disc-springs-20813.html©上海久光弹簧有限公司 版权所有

 高扭力碟簧 材料


材 料 & Materials

我们给您的建议...

耐高温:Inconel 718(美标) GH4169(国标)

≤800°C ,高温环境下建议你使用。

Inconel X-750(美标) GH4145(国标)

根据您所需要的材料定制。

 高扭力碟簧 表面处理


表 面 处 理 & Surface Treatments

抛光

利用机械或者化学作用,使高扭力碟簧表面粗糙度降低,以获得光亮平整的表面。

根据您需要的表面处理方式。

如有相关技术疑问请您联系我们 021-67639080
