当前位置※首页>>产品目录>>波形弹簧

波形弹簧

 波形弹簧 导读

分享到:

波形弹簧 简介




波形弹簧,简称波簧(Wave Spring),全称:电机用钢质波形弹簧,也称Y系列电机用波形垫圈。久光波形弹簧是一个金属薄片圆环上具有若干波浪形峰谷的弹性金属元件,通常应用于载荷和变形量均不大,要求弹簧刚度较小需施加轴向预压力的设备,诸如:电机、中小型异步电机、压缩机、液压机,汽车等设备。

久光波形弹簧规格范围:D9 ~ D240;波数:3 ~ 7;热处理需要淬火并回火,45HRC~52HRC(工艺参考值);材质以65Mn弹簧钢为主,也可根据您的需要定制。

“久光弹簧”严格遵循国家标准JB/T 7590-2005(代替JB/T 7590-1994)生产制造的电机用钢质波形弹簧具有承载能力高、疲劳寿命长、变形量小等特点,是电机等行业配套的完美选择。



  电机用钢质波形弹簧 单层波形弹簧 波形弹簧 Y系列电机用波形垫圈

 波形弹簧 规格

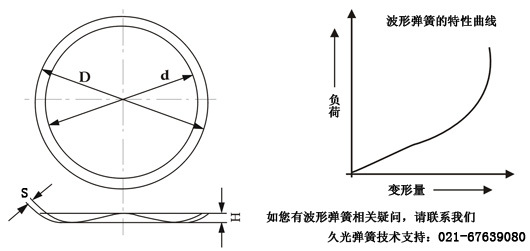

电机用钢质波形弹簧示意图:


电机用钢制波形弹簧示意图


 电机用钢质波形弹簧规格表:

电机用钢质波形弹簧规格表
©版权所有 上海久光弹簧有限公司 技术支持:021-67639080
规 格 外径D/mm
公差±1.20
内径d/mm
公差±1.20
自由高度H/mm
公差±0.80
厚度
S/mm
波数 n 试验高度h/mm
公差±0.02

M 级
Fmin/N

M 级
Fmax/N
D9 8.5 6.4 1.6 0.2 3 - - -
D13 12.8 11.2 1.0 0.2 3 - - -
D16 15.4 11.7 2.0 0.3 3 1.0 50 110
D19 18.6 14.7 2.7 0.3 3 1.0 60 120
D22 21.4 15.3 3.0 0.3 3 1.2 60 160
D26 25.0 18.7 4.0 0.3 3 1.2 80 180
D28 27.2 20.8 4.1 0.3 3 1.2 80 200
D30 29.0 22.6 3.1 0.5 3 1.2 90 230
D32 31.4 26.6 4.0 0.5 3 1.2 110 250
D35 34.0 27.8 4.3 0.5 3 1.5 140 280
D40 38.6 32.8 3.2 0.5 4 1.5 160 300
D42 40.6 34.1 3.3 0.5 4 1.5 180 320
D47 45.5 38.4 4.0 0.5 4 1.5 200 340
D52 50.5 41.0 3.2 0.5 5 2.0 210 350
D62 60.2 50.2 3.9 0.5 5 2.0 260 400
D72 69.1 59.1 5.5 0.5 5 2.0 310 470
D80 78.0 70.0 3.9 0.6 6 2.0 360 520
D85 83.1 73.1 4.0 0.6 6 2.0 390 550
D90 87.6 78.1 4.5 0.6 6 2.0 420 580
D100 97.0 87.5 5.6 0.6 6 2.0 440 620
D110 107.3 97.6 4.6 0.6 7 2.0 470 650
D120 116.4 107.0 5.8 0.6 7 2.0 480 660
D125 120.8 111.6 5.9 0.6 7 2.0 480 660
D130 128.5 109.5 4.8 0.8 6 3.0 490 670
D140 138.5 119.8 4.6 0.9 6 3.0 490 670
D150 148.8 125.4 4.6 0.9 6 3.0 500 700
D160 159.1 137.1 4.5 1.0 6 3.0 520 720
D170 169.0 142.0 4.3 1.0 6 3.0 530 750
D180 179.1 145.1 4.8 1.0 6 3.0 590 850
D190 187.5 154.5 5.0 1.2 6 4.0 770 1030
D200 197.5 166.5 5.5 1.2 6 4.0 850 1110
D215 212.0 182.0 7.0 1.4 6 4.0 1360 1660
D240 237.0 204.0 7.5 1.4 6 4.0 1410 1730

本文地址:http://www.shjiuguang.cn/wave-springs.html©版权所有 上海久光弹簧有限公司

 波形弹簧 材料


材 料 & Materials

我们给您的建议...

弹簧钢65Mn

≤250°C ,常规环境下建议您使用。

符合国家《YB/T 5058-2005弹簧钢、工具钢冷轧钢带》标准

不锈钢:SS301,SS302,SS304,SS316

≤300°C ,腐蚀环境下建议你使用。

17-7PH

根据您所需要的材料定制。

如有相关技术疑问请您联系我们
021-67639080

 波形弹簧 表面处理


表 面 处 理 & Surface Treatments

氧化

波形弹簧在空气中或化学药物中加热到适当温度,使其表面形成一层蓝色(或者黑色)的氧化膜,达到改善波形弹簧的耐蚀性和外观。



发黑

跟氧化原理一样,将波形弹簧在空气中加热或直接浸於浓氧化性溶液中,使波形弹簧表面产生极薄的氧化物膜的材料保护技术。

根据您需要的表面方式处理...



波形弹簧的表面应光洁、无锈迹、无毛刺、无裂纹且氧化层均匀。

技术支持:021-67639080

衷心感谢您对久光弹簧的支持,谢谢您的阅读。返回页首 返回页首
