碟形弹簧DIN2093

 碟形弹簧DIN2093 导读

分享到:

 碟形弹簧DIN2093 简介




碟形弹簧,简称碟簧(DIN2093),也被误写成蝶簧。在19世纪中叶碟形弹簧(Disc Springs)就被发明使用,当时是由法国人贝勒维尔Belleville申请了碟形弹簧的设计专利,如今有些地方仍然把碟形弹簧叫做贝勒维尔弹簧(Belleville Springs)。

在21世纪中,碟形弹簧被使用在更多的领域,诸如在航天航空、防御系统、医疗器械、汽车、电力、建筑、机床等行业...

碟形弹簧在全球普遍执行的标准是德国DIN2093标准,早前我国使用的碟形弹簧标准是GB/T1972-1992,现如今我国执行的碟形弹簧国家标准是GB/T1972-2005

常用碟形弹簧分类:

1. 普通碟形弹簧     2. 不锈钢碟形弹簧     3. 耐高温碟形弹簧



  普通碟形弹簧 标准碟形弹簧 DIN2093 常用碟形弹簧

 碟形弹簧DIN2093 规格

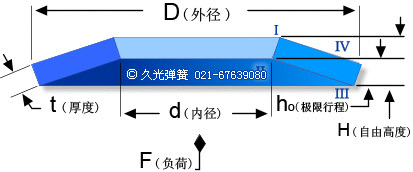

碟形弹簧示意图:


点击查阅详细碟形弹簧示意图


 碟形弹簧规格:

1. 常用碟形弹簧规格表 《 外径D6.0 ~ D250.0 》     2. 非常用碟形弹簧规格表 《 外径D270.0 ~ D600.0 》

 碟形弹簧DIN2093 材料


材 料 & Materials

我们给您的建议...

弹簧钢:60Si2MnA50CrVA

≤250°C ,常规环境下建议您使用。

不锈钢:SUS301,SUS302,SUS304,SUS316,17-4PH,SUS631(17-7PH),15-7Mo

≤300°C ,腐蚀环境下建议您使用。

耐热钢:30W4Cr2VA,H13,X22CrMoV12-1

≤500°C ,高温环境下建议您使用。

镍基高温合金:Inconel 718(美标) GH169(国标)

≤800°C ,高温环境下建议你使用。

Inconel X-750(美标) GH145(国标)

特殊材料:QBe2(CuBE2),Nimonic90等。

如有相关技术疑问请您联系我们
021-67639080

 碟形弹簧DIN2093 表面处理


表 面 处 理 & Surface Treatments

发蓝

也称发黑,将钢在空气中加热或直接浸於浓氧化性溶液中,使碟簧表面产生极薄的氧化物膜的材料保护技术。



电泳

电泳加工,就是进行碟形弹簧表面处理,清除涂膜与涂件表面的障碍,排除影响二者结合的因素如油污,锈渍,氧化皮及其它杂质,为电泳涂装提供如下良好条件。



喷丸

也称喷丸强化,利用高速丸流的冲击作用清理和强化碟形弹簧表面,从而提高碟簧的疲劳强度,提高使用寿命。



磷化

通常适用于碳素钢碟形弹簧的表面处理,光洁度非常好,使其与磷酸或磷酸盐化学反应,在碟簧表面形成一层稳定磷酸盐膜的处理方法。磷化常见表面颜色分为:灰磷化和黑磷化。



电镀

利用电解工艺,将金属或合金沉积在碟形弹簧表面,形成金属镀层的表面处理技术;碟形弹簧常见电镀有:镀锌,镀镍(涂层厚度可控制在3~20um)等。



机械镀

一种在常温常压下利用物理、化学吸附沉积和机械碰撞使金属粉在碟形弹簧表面形成镀层的工艺。常见碟簧机械镀有:机械镀锌等。



达克罗

也称锌铬涂层,是DACROMET译音和缩写。与传统电镀相比是一种“绿色电镀”,具有超强的耐蚀性能、无氢脆性、高耐热性、无污染等特点。盐雾试验可达到1000H。



久美特

也称锌铝涂层,是GEOMET译音和缩写。作为达克罗的更新换代产品,继承了达克罗众多优点之外,更加实现了碟形弹簧无铬表面处理。



Delta Tone
Delta Seal

德国DELTA无铬涂层具有高耐腐蚀性、耐热性、无氢脆、高渗透性、可再涂复性和无环境污染等特点,盐雾试验可根据您的要求,分别达到240小时至2000小时等不同需求。

  请您继续阅读碟形弹簧相关介绍 或 返回页首

 碟形弹簧DIN2093 优点与应用


优 点 & Advantages

应 用 & Applications

高疲劳寿命

制动器

后期维护保养简单

离合器

变形量小,承载能力高

风电设备

经济实惠同时安全性很高

阀门泵业

可采用多种材料和表面处理

航天飞船

更好的利用节省空间相比其它弹簧

轴承预紧装置

单片或组合设计用来实现预期负荷特性

能量储存安全系统  更多应用...

 碟形弹簧DIN2093 特性曲线

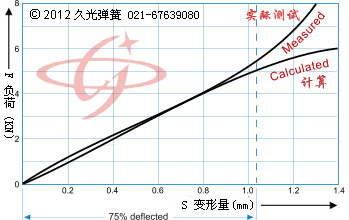

实际测试曲线对比碟形弹簧理论计算曲线


实际测试曲线对比碟形弹簧理论计算曲线

左边图示是一般碟形弹簧,在常规工作变形量范围内,实际测试曲线与理论计算曲线非常接近。

当形变位移S大于75%变形量时,由于力臂变小,弹力迅速增大,所以实际测试曲线脱离理论计算曲线。所以,变形量大于75%变形量时的计算值与实际力值相差较大。

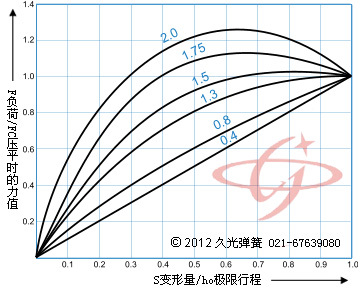

碟形弹簧特性ho/t和s/ho之间的关系

通常情况下,我们希望弹力随着碟形弹簧变形量的增大而增加,但是大多数碟形弹簧的弹力/变形量曲线是非线性的随着ho/t 的增加,曲线弯度增大。

右边图示当ho/t小于1.5时,碟形弹簧可以稳定的保持压平状态,当ho/t大于1.5时,碟形弹簧压平时会反转。当ho/t大于2时,碟形弹簧在接近压平时就会反转。


注:Fc 为压平时的力值,中间的数值为ho/t

碟形弹簧特性ho/t和s/ho之间的关系







碟形弹簧各类组合曲线


碟形弹簧各类组合曲线

左边图示介绍了碟形弹簧各类组合:

A 单片碟簧
B 同规格叠合组合碟簧
C N个同规格对合组合碟簧
D N个同规格叠合与N个同规格对合组成复合组合碟簧

不同的组合装配设计能够满足您预期的负荷特性。
