当前位置※首页>>产品目录>>蛇形弹簧

联轴器弹簧(蛇形弹簧)

 联轴器弹簧 导读

分享到:

联轴器弹簧 简介




联轴器弹簧,根据其外观也被俗称为蛇形弹簧,但根据其发挥的作用被定义成联轴器弹簧(Coupling Springs)。联轴器弹簧的扭矩范围在45N·M~800000N·M之间,两半轴允许相对径向位移量在0.5mm~3mm之间,轴向位移量在4mm~20mm之间,角位移量是1°15''''。联轴器弹簧的供货方式往往按组供应,比如有1件=1组;2件=1组和4件=1组等等。

联轴器弹簧常见系列:JS系列联轴器弹簧,该类产品主要适用于JS系列蛇形弹簧联轴器(JB/T8869-2000)。

在机械传动系统中,联轴器弹簧扮演着缓冲和传递扭矩的角色,因配套后的蛇形弹簧联轴器传动效率高,起动安全,结构简单,拆装方便等优势使得产品广泛应用于冶金矿山、起重机械、石油开采、船舶制造、煤碳挖掘等设备。

“久光弹簧”严格遵循国家标准以及自身企业标准生产制造的联轴器蛇形弹簧噪音小、减振性好、寿命长等特点,质量赶超进口同类产品,是联轴器配套行业的完美选择。



  联轴器弹簧 蛇形弹簧 JS系列联轴器弹簧 联轴器蛇形弹簧

 联轴器弹簧 规格

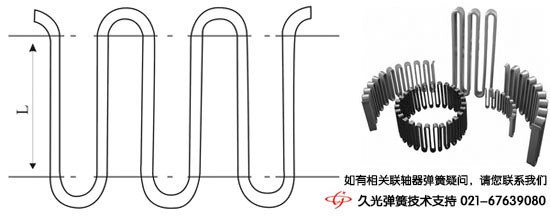

联轴器弹簧示意图:


联轴器蛇形弹簧示意图


 联轴器弹簧-JS系列规格表:

联轴器弹簧规格表-JS系列蛇形弹簧
©版权所有 上海久光弹簧有限公司 技术支持:021-67639080
规 格 宽*高度*外径 上厚*下厚 公称 扭矩 Tn(N·M)
JS101 6*45*62 2.4*1.0 45
JS102 6*45*73 2.6*1.4 140
JS103 6*45*75 2.1*1.2 224
JS104 6*55*90 3.0*1.8 400
JS105 8*58*105 4.0*2.3 630
JS106 10*64*121 3.8*2.0 900
JS107 10*90*142 4.5*2.6 1800
JS108 12*90*159 4.8*2.6 3150
JS109 15*110*188 5.3*2.7 5600
JS110 15*110*206 5.3*2.7 8000
JS111 19*135*235 7.0*4.0 12500
JS112 19*135*279 6.6*4.4 18000
JS113 19*135*311 6.6*4.4 25000
JS114 25*165*369 6.9*4.1 35500
JS115 25*165*407 6.9*4.1 50000
JS116 30*200*450 8.0*5.0 63000
JS117 30*200*492 9.0*6.0 90000
JS118 35*210*560 9.0*6.0 125000
JS119 35*220*608 9.0*6.0 160000
JS120 40*260*703 10.7*7.3 224000
JS121 40*300*700 11.0*7.0 315000
JS122 详细资料敬请联系久光弹簧
技术支持021-67639080
400000
JS123 500000
JS124 630000
JS125 800000
JS126 54*533*1350 12.6*16.0 -

 联轴器弹簧 特性


久光联轴器弹簧-JS系列蛇形弹簧的特性:

  1. 允许有较大的安装偏差
  2. 工作噪声低,润滑性能出色
  3. 减振缓冲性能好,使用寿命长
  4. 重量轻,结构简单,装拆维护也更加方便
  5. 承受变动载荷范围空间大,起动安全有保障
  6. 传动效率高达99.47%,短时超载能力为额定扭矩的两倍,运行可靠

 联轴器弹簧 应用


联轴器JS系列蛇形弹簧应用


联轴器蛇形弹簧的实际应用

左边图示是联轴器弹簧典型配套实例,适用于JS系列蛇形弹簧联轴器。

蛇形弹簧联轴器属于一种结构先进的金属弹性变钢度联轴器,其主要依赖蛇形弹簧崁入两半联轴节的齿槽内来传递扭矩,主要由两个半联轴节,两个外罩,两个密圈及蛇形弹簧片组成。

蛇形弹簧联轴器同样具有传递效率高,起动安全,拆装方便等特点。
